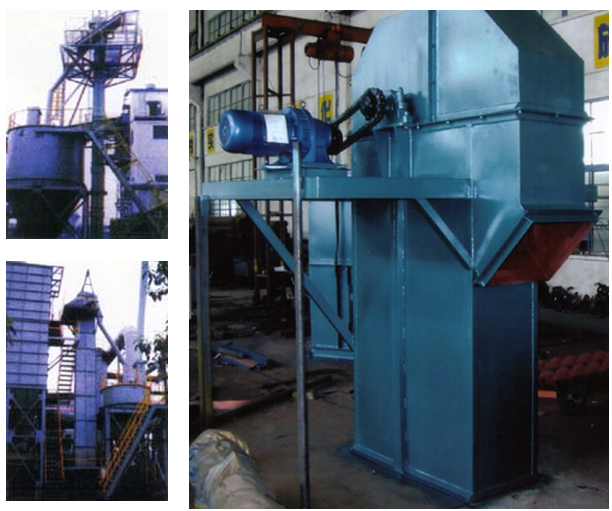

TD、TH常用型斗提機
TD、TH、TB型斗式提升機特征及型號
|
型式
|
TD型
|
TH型
|
TB型
|
|
結構特征
|
采用橡膠帶作牽引構件
|
采用鍛造的環形鏈條作牽引構件
|
采用板式套筒滾子鏈條作為牽引構件
|
|
卸載特征
|
采用離心式或混合式方式卸料
|
采用混合式或重力式方式卸料
|
采用重力式方式卸料
|
|
適用輸送物料
|
密度ρ<1.5小時/立方米的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料。
|
密度ρ<1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料。
|
松散密度ρ<2t/m3的中、大塊狀的磨琢性物料
|
|
適用溫度
|
被輸送物料溫度不超過60度
|
被輸送物料溫度不超過250度
|
被輸送物料溫度不得超過250℃
|
|
型號
|
TD250、TD315、TD400、TD500
|
TD250、TD315、TD400、TD500
|
TB250、TB315、TB400、TB500、TB630、TB800、TB1000
|
|
提升高度
|
約在4-40米范圍內
|
約在4.5-40米范圍內
|
約在5~50m范圍內
20~563m3/h |
TD型斗提機
技術性能
|
斗提機型號
|
TD250
|
TD315
|
TD400
|
TD500
|
||||||||||||
|
料斗型式
|
Q
|
H
|
Zd
|
Sd
|
Q
|
H
|
Zd
|
Sd
|
Q
|
H
|
Zd
|
Sd
|
Q
|
H
|
Zd
|
Sd
|
|
輸送量，m/h
|
20
|
36
|
38
|
59
|
28
|
50
|
42
|
67
|
40
|
76
|
68
|
110
|
63
|
116
|
96
|
154
|
|
料斗容積，L
|
1.1
|
22
|
3
|
4.6
|
1.9
|
3.5
|
3.7
|
5.8
|
3.1
|
5.6
|
5.9
|
9.4
|
4.8
|
9
|
9.3
|
14
|
|
料斗運行速度m/s
|
1.6
|
1.8
|
||||||||||||||
|
鏈輪轉速r/min
|
61
|
55
|
||||||||||||||
| 主要結構 |
| TD 型斗提機的傳動裝置有兩種形式 , 分別配有 YZ 型減速器或ZQ() 型減速器 .YZ 型減速器直接安裝在軸頭上 , 省去了傳動平臺、聯軸器等，使結構緊湊、重量輕、而且其內部帶有異型螺逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。 TD 型斗式提升機備有四種料斗 Q 型（淺斗）、H 型（弧底斗）ZD 型（中深斗）、S 型（深斗）。 |
|
斗提機型號
|
TD250
|
TD315
|
TD400
|
TD500
|
|
|
輪廓高度L
|
C+1535
|
C+1640
|
C+1790
|
C+1865
|
|
|
整機結構
|
H
|
C-1250
|
C-1245
|
C-150
|
C-1700
|
|
H4
|
800
|
850
|
950
|
900
|
|
|
S
|
250
|
250
|
250
|
250
|
|
|
料斗
|
t
|
450/360
|
500/400
|
560/480
|
625/500
|
|
b
|
250
|
315
|
400
|
500
|
|
|
地腳孔
|
a3
|
300
|
300
|
400
|
400
|
|
B3
|
538
|
648
|
768
|
900
|
|
|
n3
|
8
|
8
|
8
|
8
|
|
|
d3
|
Φ18
|
Φ18
|
Φ22
|
Φ22
|
|
|
上下部機殼及外型輪廓
|
H3
|
1320
|
1488
|
1500
|
1655
|
|
H6
|
1800
|
1800
|
2000
|
2300
|
|
|
A2
|
1175
|
1200
|
1350
|
1410
|
|
|
A6
|
1266
|
1266
|
1558
|
1610
|
|
|
A7
|
1600
|
1700
|
1980
|
2200
|
|
|
B2
|
394
|
440
|
535
|
605
|
|
|
B4
|
596
|
706
|
828
|
980
|
|
|
B5
|
710
|
710
|
835
|
1000
|
|
|
中部機殼
|
A4
|
1152
|
1254
|
1548
|
1570
|
|
A5
|
1302
|
1400
|
1580
|
1630
|
|
|
B3
|
682
|
794
|
920
|
1040
|
|
|
卸料口
|
H1
|
750
|
795
|
850
|
1000
|
|
A3
|
712
|
763
|
824
|
885
|
|
|
a1
|
600
|
560
|
670
|
700
|
|
|
a2
|
200
|
230
|
295
|
355
|
|
|
a3
|
676
|
638
|
758
|
800
|
|
|
b1
|
450
|
560
|
670
|
780
|
|
|
b2
|
200
|
230
|
295
|
300
|
|
|
b3
|
526
|
628
|
758
|
800
|
|
|
n1
|
12
|
12
|
12
|
12
|
|
|
d1
|
12
|
12
|
14
|
18
|
|
|
進料口
|
H5
|
1320
|
1320
|
1600
|
1600
|
|
a4
|
355
|
400
|
450
|
500
|
|
|
a5
|
58
|
80
|
100
|
65
|
|
|
a6
|
150
|
160
|
175
|
210
|
|
|
a7
|
45
|
38
|
40
|
40
|
|
|
b4
|
320
|
400
|
450
|
500
|
|
|
b5
|
155
|
160
|
215
|
220
|
|
|
b6
|
370
|
460
|
510
|
550
|
|
|
n2
|
9
|
9
|
9
|
9
|
|
|
d2
|
Φ12
|
Φ12
|
Φ14
|
Φ14
|
|
TH型斗提機
|
提升機型號 |
TH160 | TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
|||||||
|
料斗機型式 |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
|
|
輸送量 m 3 /h |
19 |
30 |
30 |
48 |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
|
|
料斗 |
斗容 L |
1.2 |
1.9 |
3 |
4.8 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
|
頭距 mm |
350 | 450 |
512 |
688 |
|||||||||
|
鏈條 |
賀鋼直徑節距 mm |
Φ 12×45 |
Φ 18×64 |
Φ 22×86 |
|||||||||
|
單條破斷強度 Nm |
》 170 |
》 320 |
》 80 |
||||||||||
|
單位長度牽引件質量 kg/m |
25.64 |
26.58 |
31.0 |
31.9 |
|||||||||
|
料斗運行速度 m/s |
1.3 | 1.2 |
1.4 |
1.5 |
|||||||||
|
傳動鏈輪速度 r/min |
62.5 | 46.8 |
42.5 |
37.6 |
35.8 |
31.8 |
|||||||
|
輸送物料最大塊數 mm |
35 |
40 |
50 |
60 |
|||||||||
